Штриховка
Выполняя предыдущее упражнение, пользователи более ранних версий AutoCAD наверняка обратили внимание, что диалоговое окно Hatch Edit значительно изменилось. Теперь все управление проста-вкой штриховки имеет более рациональный интерфейс и происходит с использованием двух закладок: Quick (Быстрая установка) и Advanced (Продвинутая установка). Рассмотрим основные на наш взгляд преимущества этих нововведений.
1 Откройте чертеж “Hatch” (смотрите файл на CD-ROM — “Hatch.dwg”). Нам необходимо заштриховать втулку так, как показано на рис. 3.65.

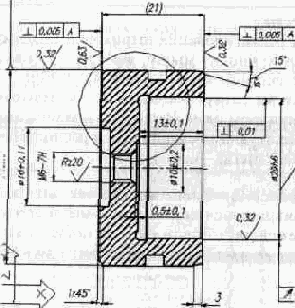

Рис. 3.65. Втулка
2. Установите текущим слой Vtulka.
3 Используя пиктограмму (Hatch), вызовите диалоговое окно Hatch Edit.
4 Укажите на пиктограмму (Pick an Internal Point), а затем укажите на внутренние области втулки, которые нужно заштриховать — они должны подсветиться пунктиром.
Рис. 3.66 Контекстное меню
5. Щелкнув правой кнопкой мыши, выберите в появившемся контекстном меню (рис. 3.66) строку Preview для предварительного просмотра.
6. Нажмите ОК. для возврата в основное диалоговое окно.
7. Если вы хотите отмасштабировать штриховку относительно единиц измерений пространства листа, сделайте пометку в поле Relative to Paper Space (Относительно пространства листа). Используя этот ключ, можно показывать штриховки в масштабе, назначенном для данного листа (Layout). Здесь необходимо отметить, что данная опция доступна только в пространстве листа.
8. Установите в окне Scale масштаб 1:20 и завершите команду
9. Измените цвет штриховки на красный.
На заметку
• Для редактирования штриховки выделите ее и, нажав правую кнопку мыши, выберите в появившемся контекстном меню строку Hatch Edit.
• Если вы хотите поменять стиль штриховки, нажмите в диалоговом окне Hatch Edit клавишу просмотра существующих слайдов (она располагается справа от окна Pattern).
10. Щелкнув правой кнопкой мыши на закладке листа Layouti, выберите в появившемся контекстном меню строку Page Setup.
11. В открывшемся диалоговом окне включите опцию отображения стиля печати на листе (нужно поставить галочку в поле Display plot styles).
12. Нажмите ОК.
13. В чертеже “hatch Final” (смотрите файл на CD-ROM— “hatcn Final dwg”) можно посмотреть результат этого упражнения
На заметку
Обратите внимание, что контур, осевые линии и штриховка расположены на слое Vtulka. Контурные линии выполнены с цветом и типом линий — по слою, а штриховка и осевые линии имеют красный цвет и свой тип линии таком назначении типов линий и цвета при вставке детали в чертеж ее можно отследить на одном слое.
При размещении, например, осевых линий на слое CL у вас появятся трудности при работе с деталью в сборке. Отключение слоя CL отключит все осевые у всех деталей при работе в сборке.
