Настройка рабочей среды
Прежде чем начать работу с новым чертежом, необходимо настроить рабочую среду. Для этой цели в AutoCAD 2000 существует мастер
настройки рабочей среды, открывающийся сразу после загрузки системы.
В верхней части диалогового окна (рис. 1.19) расположено четыре кнопки, с помощью которых можно создать новый чертеж или открыть существующий для внесения изменений.

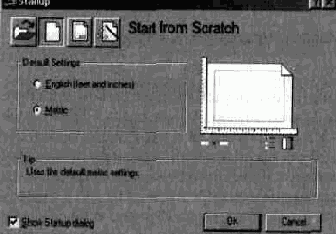

Рис. 1.19. Мастер настройки рабочей среды, режим Start from Scratch
В зависимости от того, какие кнопки будут выбраны, изменяются заголовки отдельных элементов в центре диалогового окна. Существуют следующие режимы:
• (Open a Drawing) — открывает существующий файл;
• (Start from Scratch (без шаблона)) — позволяет создать новый чертеж с параметрами, которые AutoCAD устанавливает по умолчанию;
• (Use a Template) — служит для установки в новом чертеже параметров из ранее созданных шаблонов;
• (Use a Wizard) — запускает пошаговый процесс параметров установки нового чертежа с использованием специального мастера настройки рабочей среды. Здесь существуют два варианта:
Advanced Setup (Детальная установка) и Quick Setup (Быстрая установка).
Создание чертежа с параметрами, заданными по умолчанию
Иногда бывают ситуации, когда желательно открыть чертеж без предварительно заданных параметров. Поскольку чертеж в AutoCAD без параметров существовать не может, то, выбрав опцию Start from Scratch, вам необходимо в списке Default Setting (Текущие установки) выбрать единицы измерения: English (британские) или Metric (метрические). После нажатия ОК вы сможете приступить непосредственно к черчению.
Открытие нового чертежа с использованием шаблона
Шаблоны являются очень удобным средством стандартизации чертежей. В AutoCAD они играют ту же роль, что и шаблон текстового процессора в Microsoft Word. В предьщущих версиях AutoCAD аналогичную роль играл прототип чертежа, но он представлял собой обычный файл чертежа, а в шаблоне содержится информация о таких параметрах, как размеры рабочего поля (лимиты чертежа), единицы измерения (десятичные или архитектурные) и др.
Зачастую в шаблонах содержатся не только параметры настройки чертежа, но и стандартные фрагменты, например титульный блок — рамка и штамп с заготовкой основной надписи.
Рассмотрим пример создания нового шаблона.
1. Откройте чертеж “template” (смотрите файл на CD-ROM — “template. dwg”).
2. В строке состояния нажмите кнопку Paper для перемещения в модель пространства.
3. В меню Modify выберите Erase.
- В командной строке наберите all (все) и нажмите Enter. Все, что было выделено на чертеже, удалится (рис. 1.20).

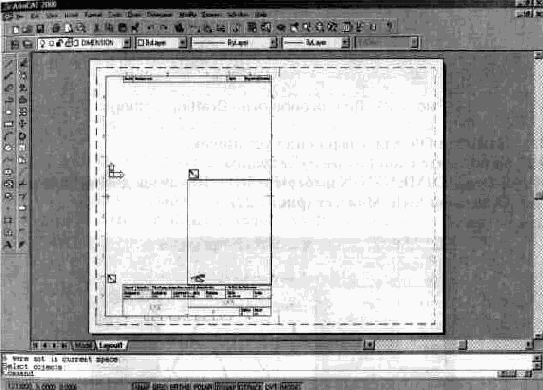

Рис. 1.20. Внешний вид чертежа после выполнения команды Erase
5. Откройте диалоговое окно Drafting Settings (закладку Snap and Grip), используя меню Tools => Drafting Settings, или подведите с помощью мышки графический курсор на кнопку GRID или SNAP, находящуюся в статусной строке, и после щелчка правой кнопки выберите Settings.
6. В окне Snap X spacing и Snap Y spacing введите 5.
- В окне Grid X и Grid Y введите 10 (рис. 1.21).
- Нажмите ОК для завершения установок.

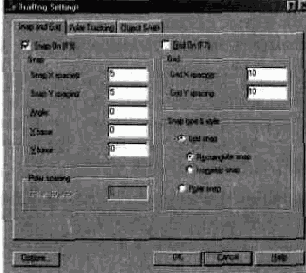

Рис. 1.21. Диалоговое окно Drafting Settings
- выберите Style. Появится диалоговое окно Dimension Style Manager (рис. 1 22).

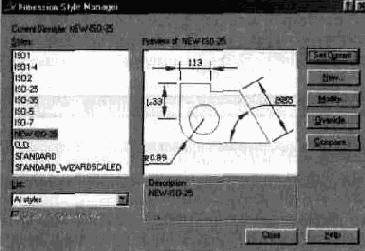

Рис. 1.22 Диалоговое окно Dimension Style Manager
11. В списке Style выберите NEW-ISO-25 и установите его текущим с помощью клавиши Set Current.
12. В меню File выберите Save as
- В открывшемся диалоговом окне Save Drawing As (рис. 1.23) вве дите имя файла, например А4 ISO, и выберите тип записи как

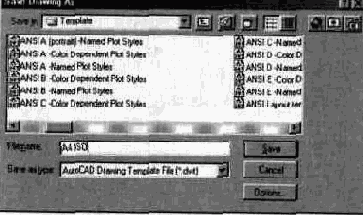

Рис. 1.23. Диалоговое окно Save Drawing As
AutoCAD 2000 drawing (*.dwt). Затем нажмите Save Откроется диалоговое окно Template Description (рис. 1 24). В окне Description сделайте комментарий к созданному прототипу, например “Новый файл-шаблон А4 ISO”, и в окне Measurement выберите единицы измерения, например Metric.
Рис. 1 24. Диалоговое окно Template Description
14. Нажмите ОК для завершения операции создания нового шаблона.
Для того чтобы открыть новый чертеж на основе созданного шаблона, выберите опцию Use a Template (Использовать шаблон) в ди-
алоговом окне Startup.
